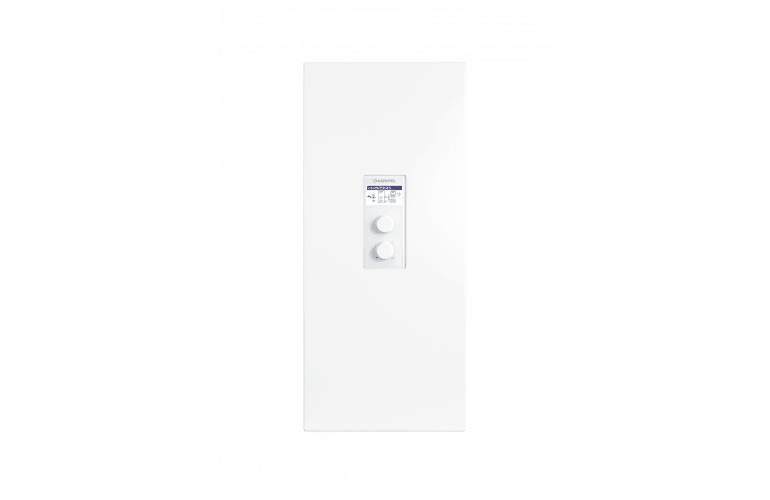

Sähkökattila EKCO L3 / M3
Teholuokat: 4, 6, 8 ja 12, 16, 20 ja 24 kW
ECKO sähkökattila lämmittää vesikiertoista patteri- tai lattialämmityspiiriä.
Sähkökattila ohjautuu sisä- tai ulkolämpötilatermostaatilla riippuen mallista. Täysin automaattinen ja huoltovapaa EKCO tukee tarvittaessa myös muita lämmitysjärjestelmiä.
EKCO on nykyaikainen sähkökattila
Mallit:
– EKCO L3 (ilman paisunta-astiaa)
– EKCO LN3 (paisunta-astialla)
– EKCO M3 (ilman paisunta-astiaa, ulkolämpötilatermostaatilla)
– EKCO MN3 (paisunta-astialla ja ulkolämpötilatermostaatilla)
EKCO sähkökattilan asennus on vaivatonta ja se vähentää merkittävästi asennuskustannuksia. Sähkökattilan kuusiportainen lämmitysyksikkö lämmittää vettä tarpeen mukaan mahdollisimman energiataloudellisesti.
Sähkön kulutusta ohjataan tarkasti. Käyttäjäystävällinen ohjauskeskus seuraa veden virtausnopeutta, käyttölämpötilaa sekä sähkönkulutusta.
Sähkökattila EKCO L3 ohjautuu sisälämpötilatermostaatilla (lisävaruste), ja EKCO M3 ohjautuu ulkolämpötilatermostaatilla (sisältyy toimitukseen). Lämmitettävän tilan lämpötila pysyy tarkasti vakiona.
EKCO sähkökattila on itsenäinen lämmityslaite joka toimii tarvittaessa yhteistyössä muiden järjestelmien kanssa. Sähkökattilan asetuksia voidaan muuttaa käyttötarpeen mukaan. Suuremmissa maalämpökohteissa sähkökattila toimii auttavana tai varalla olevana lämmitysjärjestelmänä.
Ohjausjärjestelmä reagoi nopeat lämpötilan muutokset, ja automaattinen kuusiportainen lämmitysyksikkö mukauttaa lämmitystehon sopivaksi mahdollisimman energiatehokkaasti.
EKCO sähkökattilan ominaisuudet
- äänetön
- ei vaadi huoltoa
- vaivaton asennus
- energiatehokas
- automaattinen virransäätö lämmöntarpeen mukaan
- elektroninen lämpötilanohjaus
- helppokäyttöinen
- termostaattiohjattu
- tukee muita lämmitysjärjestelmiä
Ohjauskeskus ohjaa sähkökattilan toimintoja
Ohjattavat toiminnot:
- veden lämpötila
- lämmitysteho
- kiertovesipumpun nopeus
- virran ottoteho
EKCO sähkökattila on käyttövalmis kokonaisuus. Sisäänrakennetun paine-eroventtiilin ansiosta myös lyhyemmissä lämmityspiireissä järjestelmä toimii häiriöttömästi.

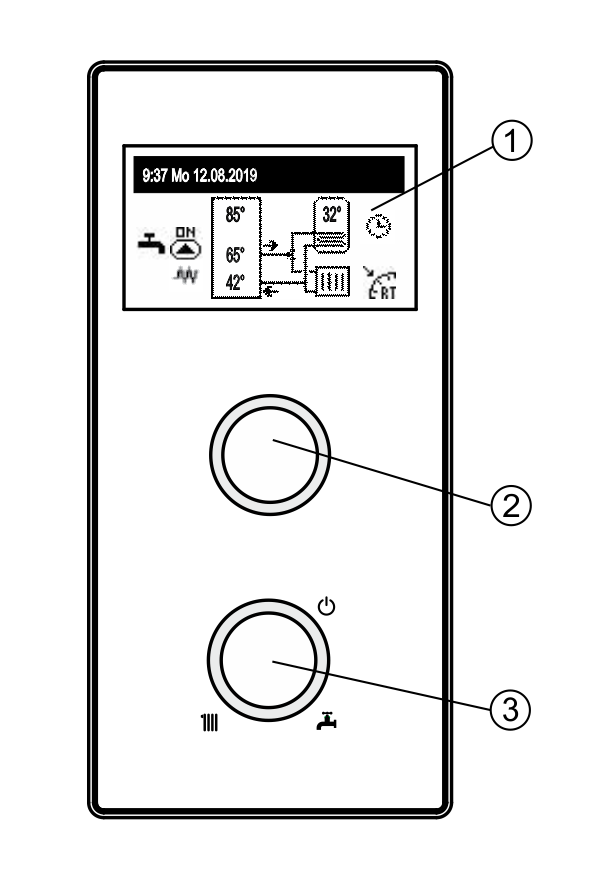

EKCO käyttöpaneeli
1 – näyttö
2 – esikatselun valitsin ja asetukset
3 – käyttötavan valinta
Sähkökattila EKCO LN3 asennusesimerkki
Asennus on hyvin yksinkertainen toimenpide, koska sähkökattila sisältää kaikki tarvittavat komponentit.
RT – huonetermostaatti
F – suodatin
ZK – sulkuventtiili
Sähkökattilan sähkökytkentä
Kytkentä kolmivaiheiseen sähköjärjestelmään
PNL – suojamaa ja nollajohdin
PF – vaiheiden kytkennät (400V 3N~)
1 – ylikuumenemissuojakytkimen kuittauspainike
Paisuntasäiliön riittävyys (paisuntasäiliölliset mallit)
EKCO LN3 ja MN3 sähkökattiloissa on sisäänrakennettu kuuden litran paisunta-astia. Alla olevassa taulukossa on ilmoitettu paisunta-astian kapasiteetti eri lämpötiloissa. Verkoston paine 1.5 baria. Lämmitysjärjestelmän veden määrän ollessa suurempi, järjestelmään on asennettava erillinen paisuntasäiliö.
Järjestelmän veden lämpötila (meno/paluu) | Järjestelmän veden määrä | Järjestelmän käyttöpaine | 85/70 °C | 58 L | 1.5 bar |
|---|---|---|
70/55 °C | 79 L | |
55/45 °C | 103 L | |
50/40 °C | 115 L |
Tekniset tiedot
Teho | 4 kW | 6 kW | 8 kW | 12 kW | 16 kW | 20 kW | 24 kW | |||
|---|---|---|---|---|---|---|---|---|---|---|
Jännite | 400V 3N~ | |||||||||
Virta | 3×5.7A | 3×8.7A | 3×11.7A | 3×17.3A | 3×23.1A | 3×28.8A | 3×34.6A | |||
Sulake | 10A | 16A | 20A | 25A | 30A | 35A | ||||
Lämmitysala | 30-50 m² | 40-70 m² | 60-100 m² | 100-140 m² | 130-180 m² | 150-220 m² | 180-250 m² | |||
Vieritä taulukkoa sivusuunnassa.
Lämmitysyksikön koot
4/6/8 kW - 12/16/20/24 kW
Hinnat
EKCO L3 (ilman paisunta-astiaa)
1390€Lämpötilan säätö 20 – 85 °CEKCO LN3 (paisunta-astialla)
1590€Lämpötilan säätö 20 – 85 °CEKCO M3 (ilman paisunta-astiaa)
1390€Lämpötilan säätö 20 – 85 °CEKCO MN3 (paisunta-astialla)
1590€Lämpötilan säätö 20 – 85 °C
