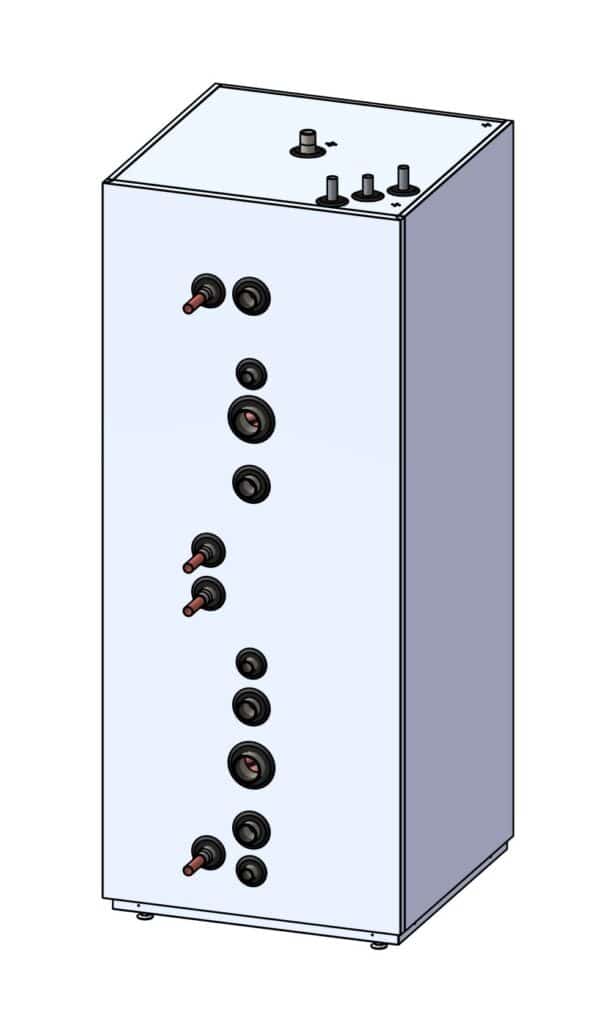

TIV 500L energiavaraaja
TIV 500L on polyuretaanilla eristetty varaaja joka on suunniteltu hyödyntämään ulkopuolista lämmönlähdettä vesikiertoisessa lämmityksessä ja käyttöveden tuotossa.
TIV energiavaraajassa on markkinoiden pisin 25 metrin kampakuparinen käyttövesikierukka sekä 12 metrin aurinkokierukka tarvittaessa. Saatavana myös 15 metrin kuumakaasukierukalla.
TIV 500L energiavaraaja tukee kaikkia olemassa olevia energiamuotoja.
Energiavaraaja
TIV 500L energiavaraaja tukee kaikkia olemassa olevia energiamuotoja. Varaaja soveltuu hyvin suureen vedenkulutukseen ja tarvittaessa aurinkoenergian optimaaliseen hyödyntämiseen.
Pitkän ja pinta-alaltaan suuren käyttövesikierukan ansiosta hyötysuhde on erinomainen ja lämmin käyttövesi riittää hyvin lämpöpumppukäytössäkin. Energiavaraajassa on valmius Esben VRB 243 shuntille.
Energiavaraaja voidaan kytkeä öljy- tai puukattilaan, aurinkokeräimiin, maalämpöpumppuun tai ilma-vesi lämpöpumppuun. Sähkövastuksia on kolmea eri kokoa 3, 6 tai 9 kW.
TIV 500L tekniset tiedot
Malli | TIV 500 |
|---|---|
Eriste | Polyuretaani |
Tilavuus | 500 litraa |
Käyttöpaine | 3 bar |
Käyttöpaine käyttövesi | 10 bar |
Mitat | 695 x 696 x 1770 mm |
Ulkokuori | Valkolakattu pelti |
Liitännät | Edestä |
Valmistaja | Borö Pannan AB, Ruotsi |
Kierukat kampakuparia
2xB12L=käyttövesikierukka 25 m, SOL12=aurinkokierukka 12 m, BK15=kuumakaasukierukka 15 m
Tilavuus | Tyyppi | Kierukan pituus | Kierukan pinta-ala | Kierukan halkaisija | Hinta |
|---|---|---|---|---|---|
500L | A | ei kierukkaa | – | – | 1210 € |
500L | 2xB12L | 25 m | 6 m² | 22 mm (käyttövesi) | 1660 € |
500L | 2xB12L-SOL12 | 25 m + 12 m | 6 m² + 3 m² | 22 mm (kv + aurinko) | 2190 € |
500L | 2xB12L-BK15 | 25 m + 15 m | 6 m² + 3.7 m² | 22 mm (kv + kuumakaasu) | 2300 € |
Erikoisvaraajat, kierukat kampakuparia
B25L=käyttövesikierukka 25 m, pinta-ala 6 m²
Tilavuus | Tyyppi | Kierukan pituus | Kierukan pinta-ala | Kierukan halkaisija | Hinta |
|---|---|---|---|---|---|
500L | 2xB25L | 2×25 m | 12 m² | 22 mm (käyttövesi) | 2580 € |
500L | 3xB25L | 3×25 m | 18 m² | 22 mm (käyttövesi) | 3380 € |
TIV 500L energiavaraajan lisävarusteet
Lisävarusteiden hinnoittelu
Varuste | Hinta |
|---|---|
Esbe VRB 243 shuntti Ø22 mm | 185 € |
Sähkövastus 3 kW | 225 € |
Sähkövastus 6 kW | 275 € |
Sähkövastus 9 kW | 280 € |
Lämpömittarit 2 kpl + tyhjennysyhde DN20 | 90 € |

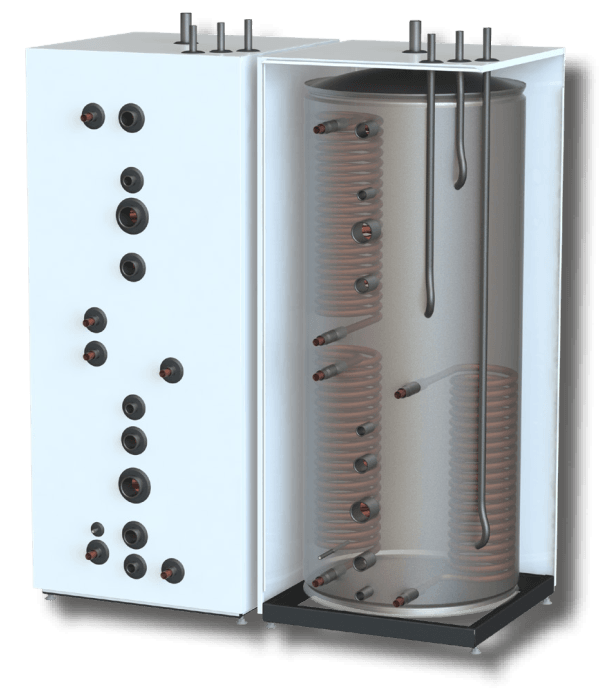

Energiavaraaja TIV 500L läpileikattuna
Saatavana myös 12 metrin aurinkokierukalla ja 15 metrin kuumakaasukierukalla. Alla oleva kuva peruskierukoilla.
Kuvissa TIV 500L/2xB12L, kampakuparisten käyttövesikierukkojen yhteispituus 25 metriä.
TIV 500L energiavaraaja on suunniteltu varastoimaan lämpöä kaikista olemassa olevista lämmitysjärjestelmistä.
Useita lämmitysjärjestelmiä samassa energiavaraajassa
TIV 500L energiavaraajassa putkilähdöt ovat edestä. Esilämmitys- ja käyttövesikierukan yhteispituus on 25 metriä. Energiavaraajaan voidaan kytkeä kaksi rinnakkaista lämmitysjärjestelmää.
Energiavaraajan lämmöntarve on pieni, koska käyttövesikierukan pinta-ala on suuri. Paras hyötysuhde saavutetaan kierukoiden ollessa pystysuunnassa varaajan sisällä, ei poikittain.
TIV 500L energiavaraajaa voidaan lämmittää myös aurinkoenergialla. Energiavaraajaa valmistetaan tarvittaessa 12 m aurinkokierukalla varustettuna.
TIV 500L energiavaraajissa käytetään Esben VRB 243 shunttia. Shuntti on yhteensopiva Oumanin lämmönsäätimen kanssa.
Linkki valmistajan Ruotsinkieliselle TIV -malliston sivulle.
PIIRUSTUKSET
TIV 500L /A
Ilman kierukkoja
TIV 500L 2xB12L
Kierukat kampakuparia
TIV 500L 2xB12L-SOL12
Kierukat kampakuparia
TIV 500L 2xB12L-BK15
Kierukat kampakuparia
